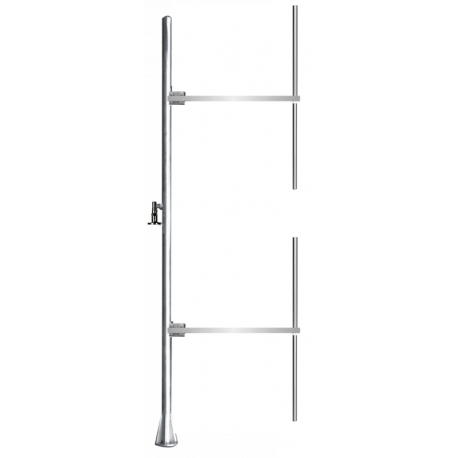

Doublet FM pro

Permet la fixation en flèche ou sur côté de mât/pylône.
Fixé avec visserie.

Plus de détails

Description

  • Antenne d’émission FM professionnelle double dipôle
  • Polarisation verticale
  • Les dipôles, le couplage et les liaisons fixes sont intégrés dans le tuyau
  • Lobe de rayonnement optimisé avec possibilité de tilte précalculé à la façade
  • Faible coût de montage - un seul connecteur à placer
  • Matériaux utilisés : aluminium pour les dipôles, laiton pour les lignes et couplage fixe, téflon pour l’isolation
  • Fiabilité maximale : plus de problème d’étanchéité, de câble de liaison, ni de coupleur ...
  • Gain important : toute l’antenne étant optimisée de 87.5 à 108 Mhz
  • VSWR très bas sur toute la bande FM
  • Permet le multiplexage sans perte de rendement sur toute la base FM
  • Puissances disponibles : 5 KW ou 12 KW
  • Fonctionne avec grande efficacité pour toutes les topographies de terrain
  • Recommandée par les gestionnaires de gros sites d’émissions
  • Montage en flèche ou en fixation sur côté de mât
  • Possibilités de couplage (2 voies)

CARACTÉRISTIQUES ÉLECTRIQUES

Polarisation Verticale
Impédance 50 ohms
Bande de fréquence 87.5 - 108 Mhz
TOS / VSWR < 1.2
Gain / Doublet demi onde > 5 dBi
Puissance max. garantie
Connecteur EIA 7/8 5 KW
Connecteur EIA 1" 5/8 12 KW

CARACTÉRISTIQUES MÉCANIQUES

Type 2 dipôles (doublet)
Dimensions 4300mm x 960mm x 400mm
Poids 45Kg
Surface au vent 0.3m²
Effort au vent (160Km/h) 45Kp
Vitesse vent maximum 200 Km/h
Matériaux Alu/laiton/téflon
Protection anti-givre Capot polyester
