Description

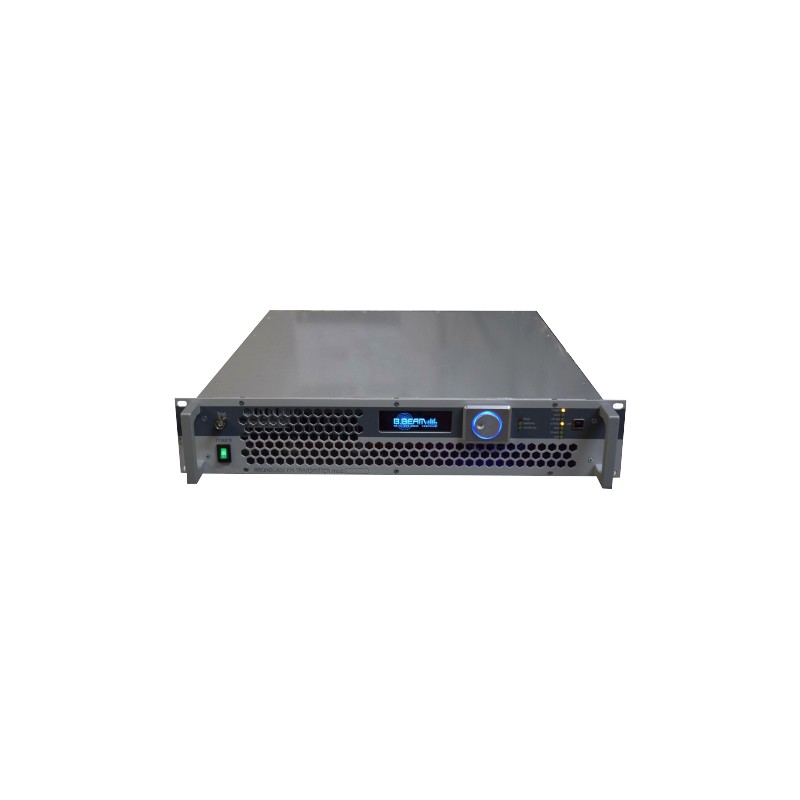

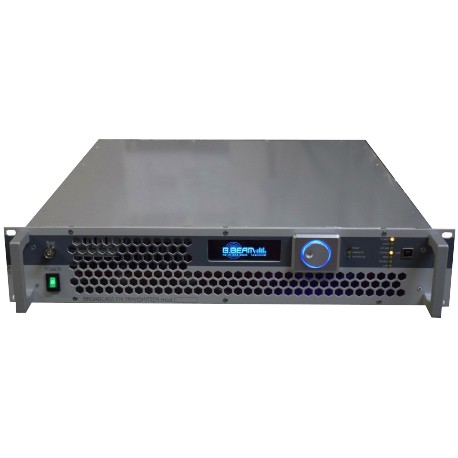

Suite à la fabrication légendaire des émetteurs FM BBE LCD ECO (dont plus de 12000 pièces ont été construites) , B.BEAM SPRL présente le BBE LCD V2 . Il est le meilleur transmetteur depuis 40 ans de fabrication des produits FM. En plus de la qualité reconnue et sa fiabilité , cette New ligne possède des caractéristiques professionnelles étendues et des nouvelles fonctions indispensables des équipements haut de gamme d'aujourd'hui, tels que: Efficacité énergétique supérieure (rendement 98% alimentation), réseau de télémétrie, Connexion IP et option configuration N + 1.
- Excellentes performances audio numériques
- Taille compacte par rapport à la puissance RF
- Gamme de puissance fabriquée de 10w à 5kw
- Faible consommation d'énergie Du aux alimentations AC DC à découpage
- Large plage de fonctionnement secteur de 168v ac à 240V
- Possibilité de diminuer la puissance de sortie via timer ( programme de nuit économique)
- Dernière génération de carte PA de puissance RF ( technologie NXP jugée indestructible)

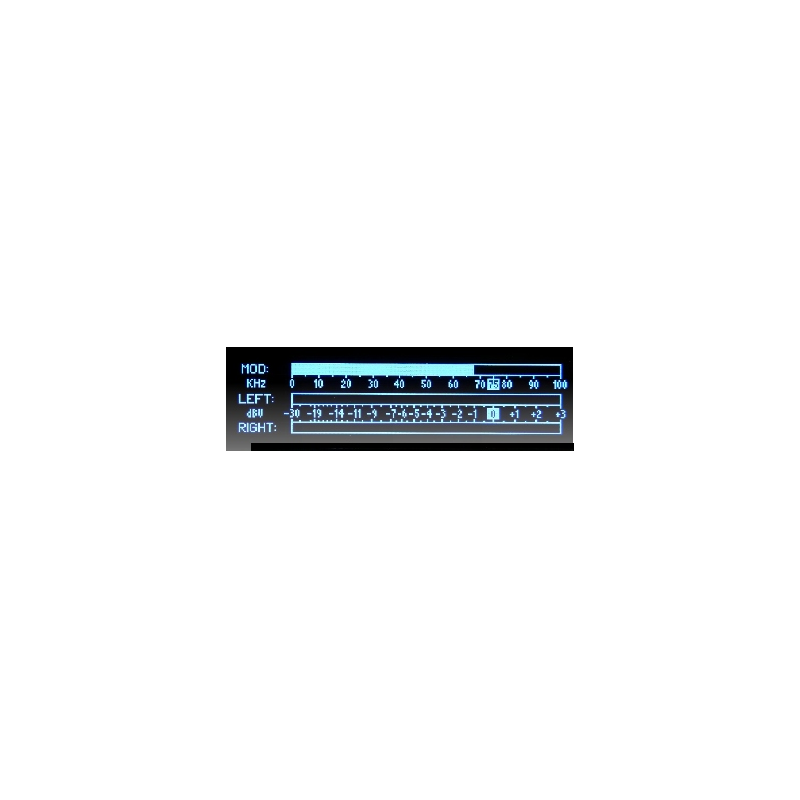

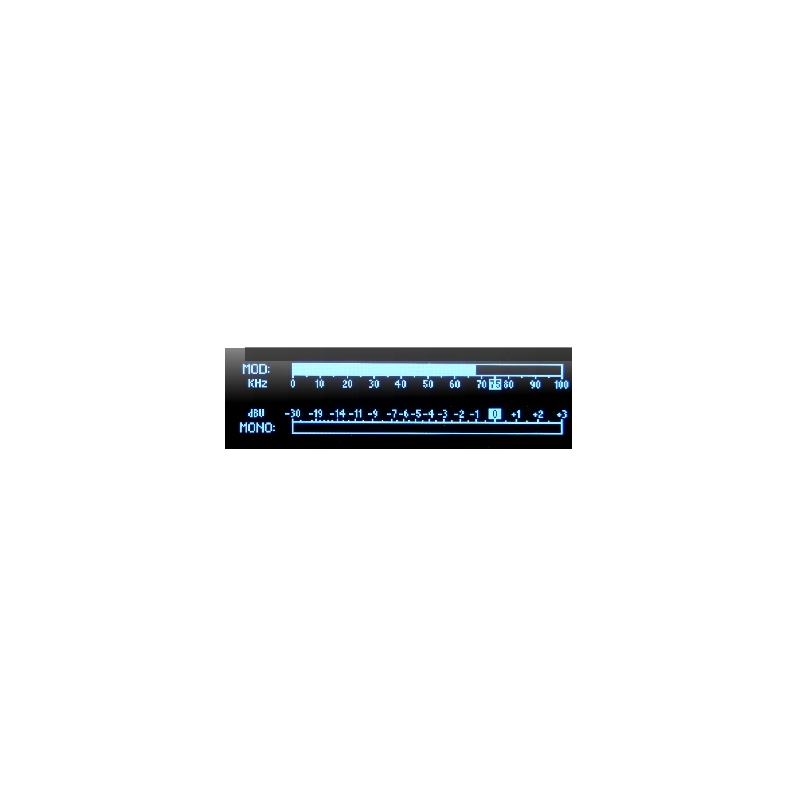

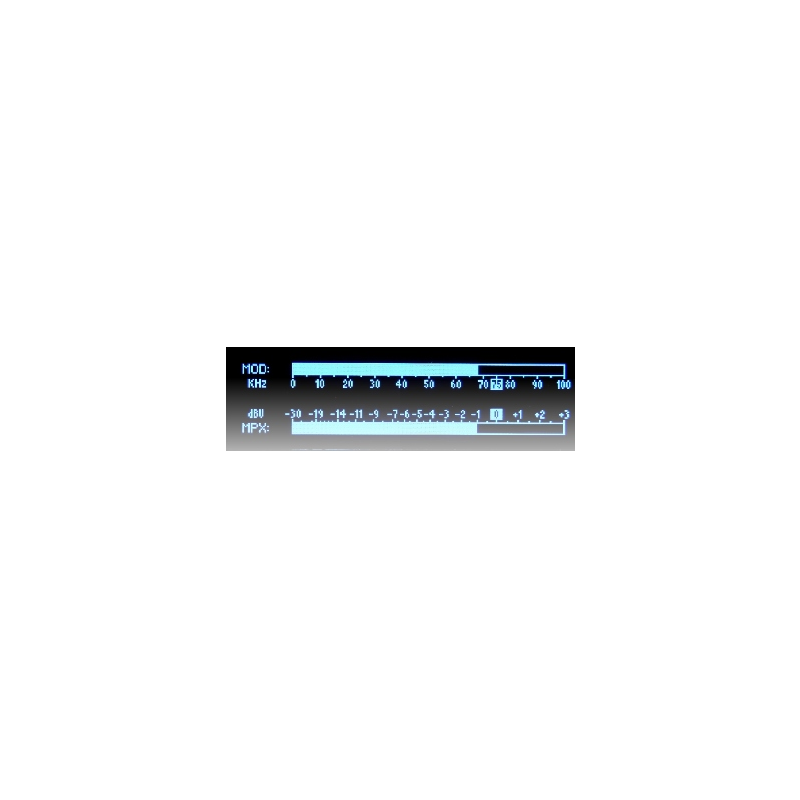

- Contrôle , mesures et commandes en face avant via l’écran HD Oled
- Réglage des paramètres par un seul bouton rotatif

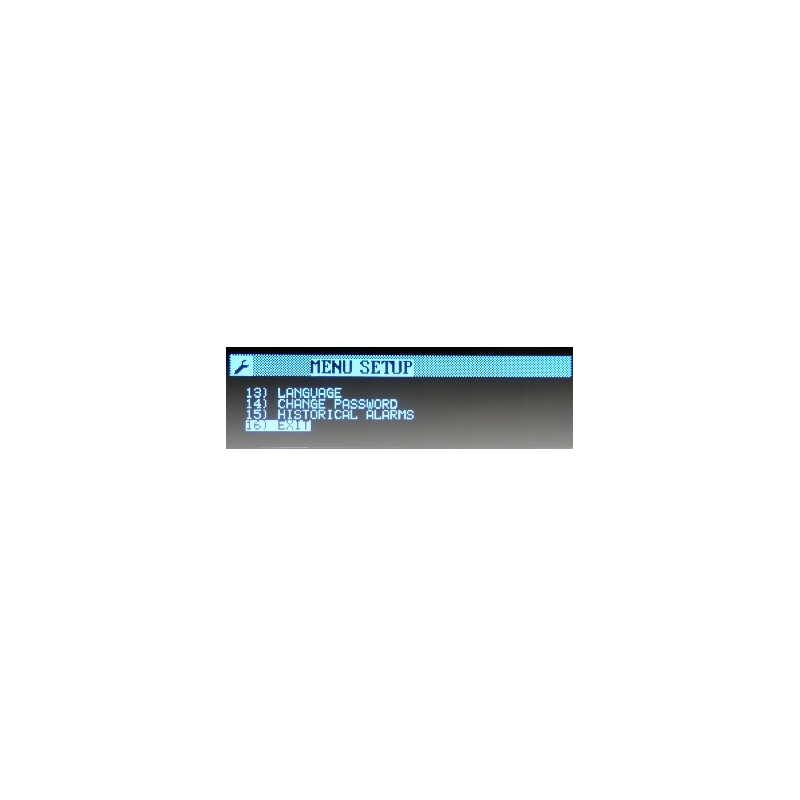

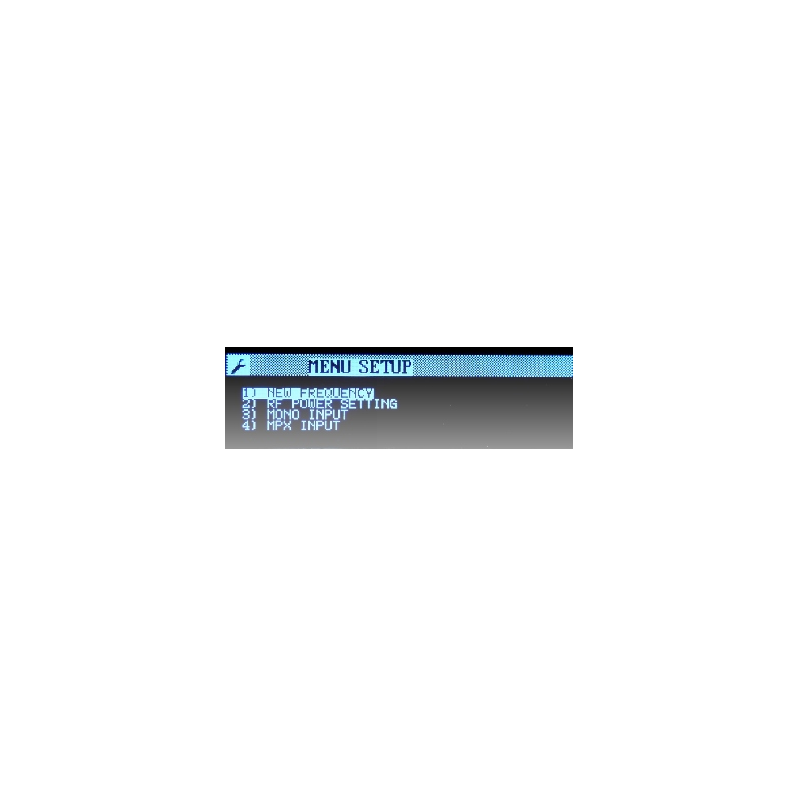

- Menu d'apprentissage rapide , facile à utiliser et immédiat
- Connectivité IP pour un accès par télémétrie avec gestion webserveur
- Prêt en option pour le système N + 1
- Maintenance simple , rapide et modulaire
- Service pièce détachée disponible dans les 24h
Options:
- Stéréo codeur numérique hautes performances
- Codeur RDS
- Télémétrie via IP
GENERAL
| Power Output | from 0 to 1000w. continuously adjustable from front panel. |
| Frequency Range | 87.5÷108.00 MHz, [ 66÷74 MHz (OIRT), 76÷90 MHz (JPN)] |
| Type of Modulation | Direct frequency modulation of carrier, F3E stereo and mono. |
| RF Output Impedance | 50 ohm. |
| Output Connector | 7/16 F for 1000W. |
| RF Output setting | 1W and 10W selectable |
| VSWR | 1.5:1 Max with automatic fold-back VSWR prot. at all phase angles |
| Frequency Stability | Internal TCXO ±2 ppm from -5 to +50°C (better on request) |
| Modulation Capability | over ±200 KHz |

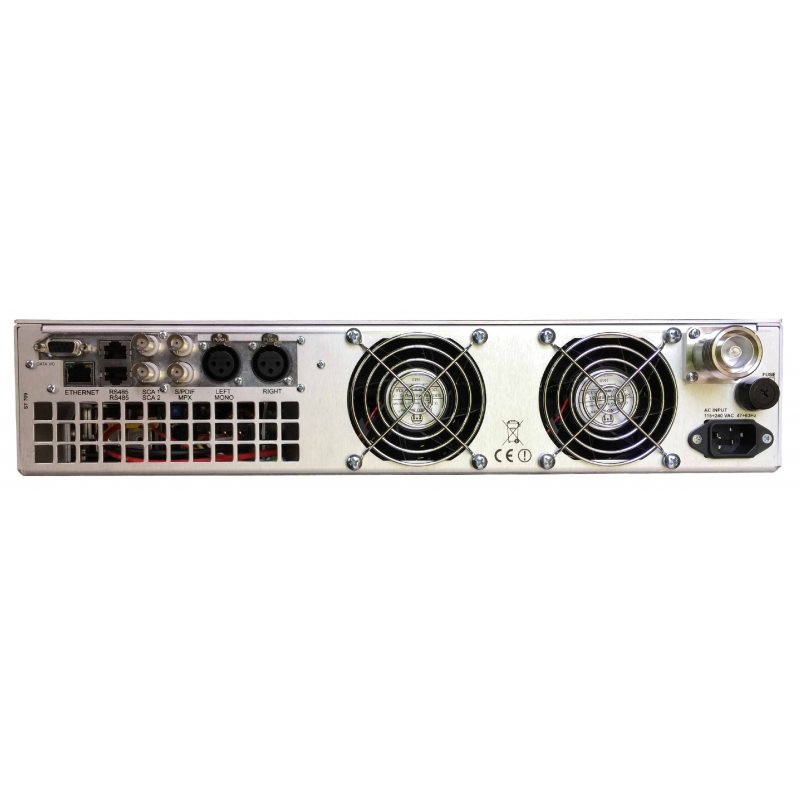

| Audio Inputs | L&R analog balanced, Unbalanced composite, AES, SCA, RDS |
| Operator interface setting | Encoder Push-Rotary |
| LCD Display | Oled hi-definition graphic type |
| Frequency Control | Synthesizer µprocessor controlled. |
| Programming step | 10 KHz increments |
| Interface remote control | N°2 RS485 ports RJ45 back panel |
| PC Interface: USB | connector Type B female front panel |
| Telemetry | RJ45 LAN connection with WEB-Server |
| Monitor RF | -10 dBm, BNC-F connector |
| Off Lock RF Muting | -80 dBc. |
| RF Harmonics | Exceeds ETSI/CCIR/FCC requirements. |
| RF Spurious | Exceeds ETSI/CCIR/FCC requirements. |
| Preemphasis | Flat/50/75µs selectable from front panel. |
| Asynchronous AM S/N Ratio | -65 dB below ref.100% AM modulation @ 400 Hz. |
| Synchronous AM S/N Ratio | -60 dB below ref. 100% AM mod. 400 Hz with FM 100% |
| Supply AC DC | 168 to 260 V ac 50hz rendement 98% |
| consumption ( at power max ) | 1650 w |
| AC Power Factor | 0.95 typical at 220VAC |
| Operating temperature | -10°C to +50°C. |
| Max Operating Altitude | 3000 mt. |
| Relative Humidity Range | 0 to 95% non condensing. |
MONAURAL PERFORMANCE
| Operational Modes | Mono (L+R) |
| Input Impedance | 600 ohm or 10 Kohms balanced. |
| Input Level: | -6 to +12 dBm in 0,5dB step (Other range on request) |
| Input Connector | XLR female - balanced. |
| Audio Frequency Response | ±0.15 dB, 30 Hz to 15 KHz. |
| Preemphasis setting | 0, 50µS, 75µS |
| Audio Filter Attenuation | < -55 dB @ 19 KHz, < -50 dB 20 KHz to 100 KHz |
| T H Distortion + Noise: | < 0.05% @ 400 Hz |
| FM S/N Ratio | better than -80 dB RMS ref. ±75 KHz 50µs deemphasis. |
MULTIPLEX PERFORMANCE
| Composite Input Impedance | 600 ohm or 10 Kohms balanced. |
| Composite Input Level: | -12 to +6 dBm in 0,5dB step (Other range on request) |
| Input Connector | BNC female. |
| AES/EBU Input Connector | BNC female |
| Composite Response | ±0.2 dB, 30 Hz to 100 KHz. |
| THDistortion + Noise | 05% @ 400 Hz |
| Intermodulation Distortion | 0.05%, 1 KHz/1.3 KHz, 1:1 ratio |
| FM S/N Ratio | better than -80 dB RMS ref. ±75 KHz 50 µs de-emph. decoded. |
STEREO CODER PERFORMANCE
| Audio Input Impedance | 600 ohm balanced, 15 Kohm unbalanced. |
| Audio Input Level | -6 to +6 dBm in 0,5dB step (Other range on request) |
| Input Connector | XLR female. |
| Audio Frequency Response | ±0.15 dB, 30 Hz to 15 KHz. |
| Preemphasis setting | 0, 50µS, 75µS |
| THDistortion + Noise | 0.05% @ 400 Hz |
| Intermodulation Distortion | 0.05%, 1 KHz/1.3 KHz, 1:1 ratio |
| FM S/N Ratio | -80 dB RMS at ±75 KHz 50 µs de-emphasis. |
| Pilot Frequency | 19 KHz ± 1 Hz |
| 38 KHz Suppression | -60 dB (typ. -70 dB) |
| Audio Filter Attenuation | < -55 dB @ 19 KHz, < -50 dB 20 KHz to 100 KHz |
| Stereo Separation | 30÷100 Hz = -50 dB, 100Hz÷15 KHz = -60 dB |
| Crosstalk attenuation | Main to Sub -50 dB 30 Hz to 15 KHz below 100% Mod. |
SCA-RDS 1&2 PERFORMANCE
| Input Level | -6 to +6 dBm in 0,5dB step (Other range on request) |
| Impedance | 10k ohms unbalanced |
| Connector | BNC female |
| Amplitude Response | +/- 0.1dB; 53Hz to 100kHz |
MECHANICAL/PHYSICAL
| Height | 88.2mm (3.5") |
| Width | 19" (48.3 cm) Rack Mount |
| Depth | 22" (55.5 cm) with connectors |
| Weight | 12 kg 24 lbs unpacked |
