Description
Suite à la fabrication légendaire des émetteurs FM BBE LCD (dont plus de 12000 pièces ont été construites) ,
B.BEAM SPRL présente le BBE LCD V2 .
Il est le meilleur transmetteur FM depuis 40 ans de fabrication .
En plus de la qualité reconnue et de sa fiabilité , cette nouvelle ligne possède des caractéristiques professionnelles étendues et des nouvelles fonctions indispensables
aux équipements haut de gamme d'aujourd'hui,
Tels que:
Efficacité énergétique supérieure ( rendement 98% alimentation) ,
Réseau de télémétrie,
Connexion IP et option configuration N + 1.
|

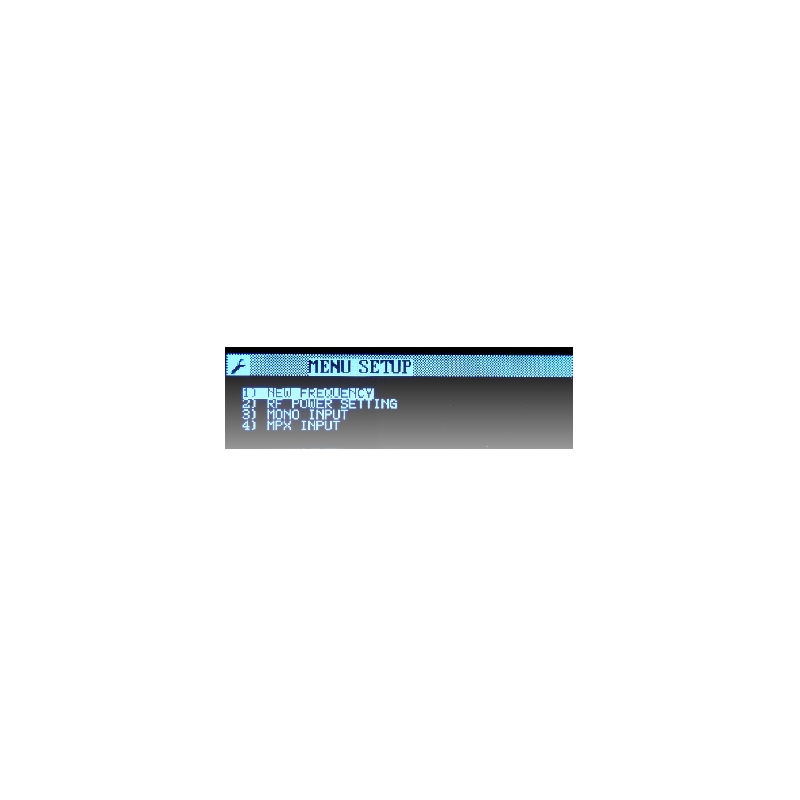

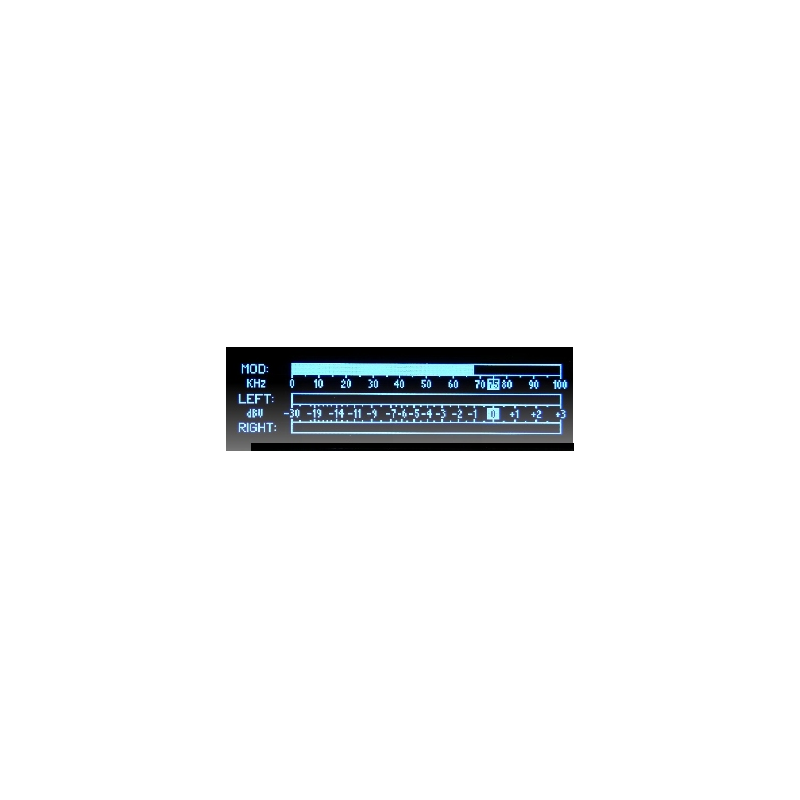

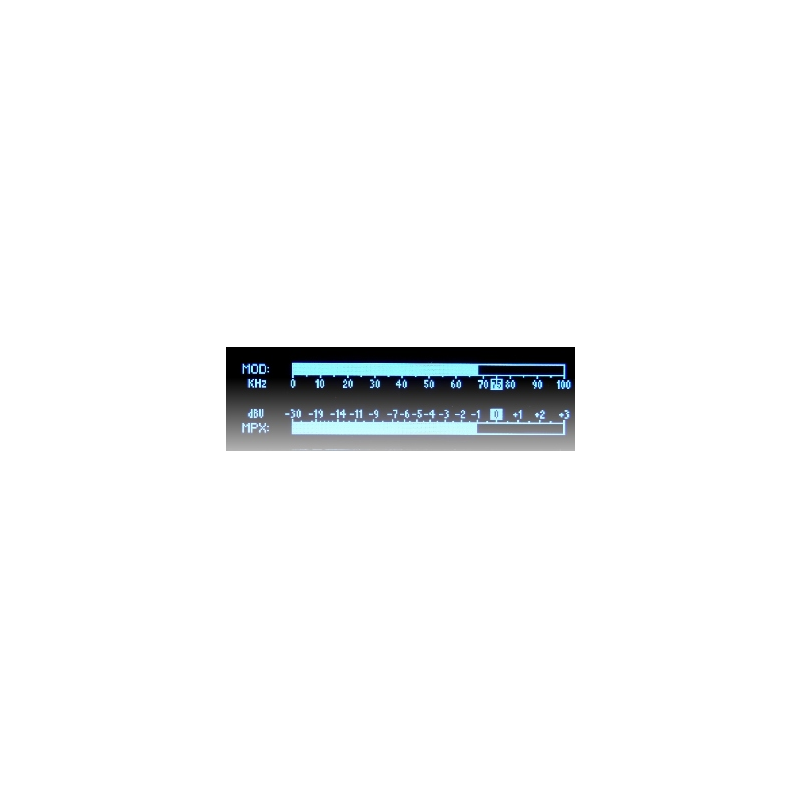

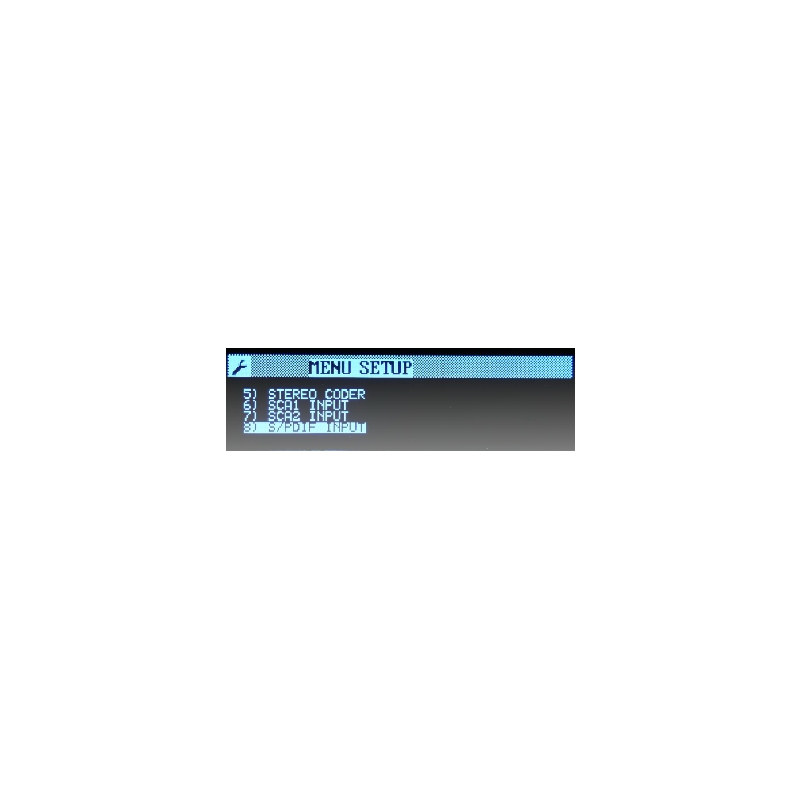

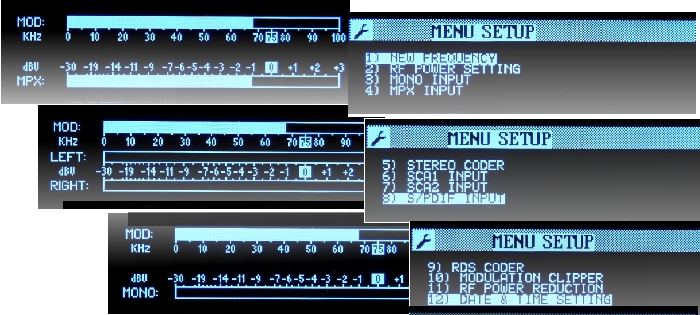

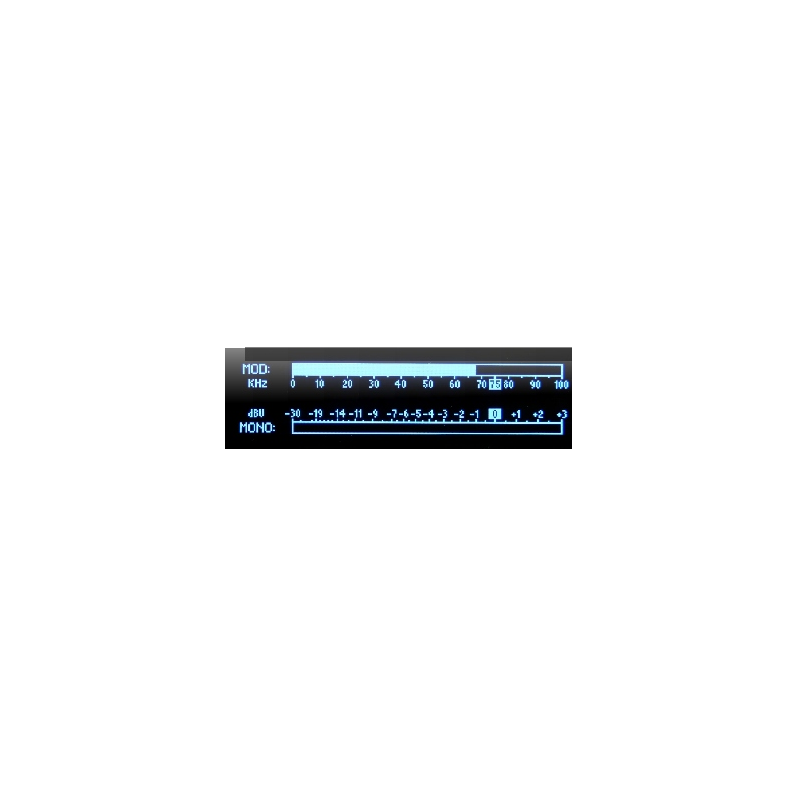

• Excellentes performances audio numériques • Taille compacte par rapport à la puissance RF • Gamme de puissance fabriquée de 10w à 5kw • Faible consommation d'énergie Du aux alimentations AC DC à découpage Large plage de fonctionnement secteur de 168v ac à 240V Possibilité de diminuer la puissance de sortie via timer ( programme de nuit économique) Dernière génération de carte PA de puissance RF ( technologie NXP jugée indestructible ) • Contrôle , mesures et commandes en face avant via l’écran HD Oled • Réglage des paramètres par un seul bouton rotatif • Menu d'apprentissage rapide , facile à utiliser et immédiat • Connectivité IP pour un accès par télémétrie avec gestion webserveur • Prêt en option pour le système N + 1 • Maintenance simple , rapide et modulaire service pièce détachée disponible dans les 24h • Options: · Stéréo codeur numérique hautes performances · Codeur RDS · Télémétrie via IP |
 |
GENERAL
Power Output:...........................from 0 to max. continuously adjustable from front panel.
Frequency Range:....................87.5÷108.00 MHz, [ 66÷74 MHz (OIRT), 76÷90 MHz (JPN)]
Type of Modulation:...................Direct frequency modulation of carrier, F3E stereo and mono.
RF Output Impedance:..............50 ohm.
RF Output Connector: ..............7/16 F
RF Output setting:.....................10W step max 2100w out
VSWR: .....................................1.5:1 Max with automatic fold-back VSWR prot. at all phase angles
Frequency Stability: ..................Internal TCXO ±2 ppm from -5 to +50°C (better on request)
Modulation Capability:...............over ±200 KHz
Audio Inputs: ............................L&R analog balanced, Unbalanced composite, AES, SCA, RDS
Operator interface setting:.......Encoder Push-Rotary
LCD Display:.............................Oled hi-definition graphic type
Frequency Control: ..................Synthesizer µprocessor controlled.
Programming step:....................10 KHz increments

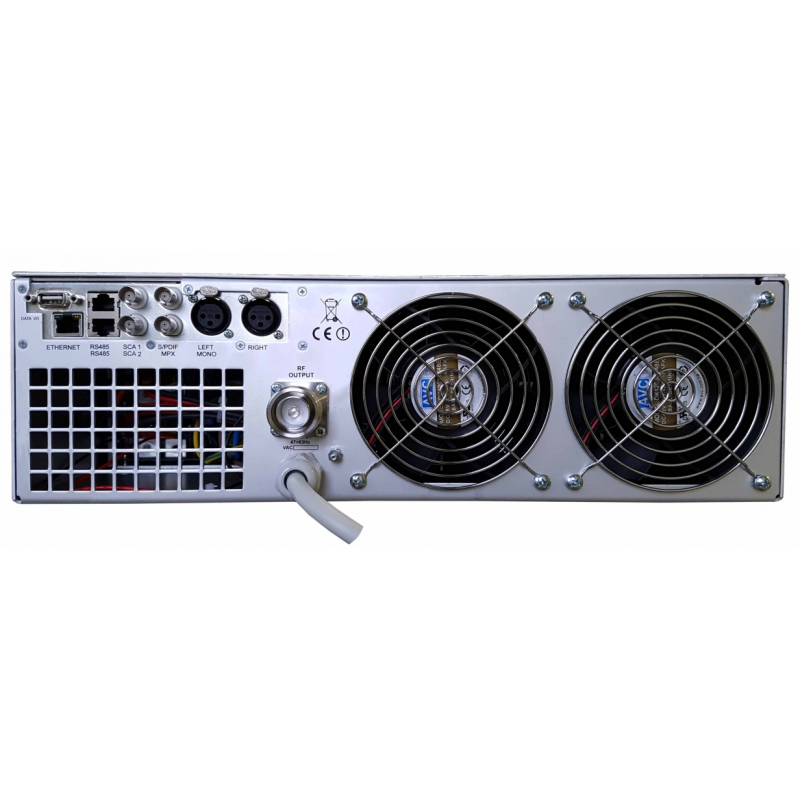

Interface remote control:...........N°2 RS485 ports RJ45 back panel
PC Interface: USB: ...................connector Type B female front panel
Telemetry:.................................RJ45 LAN connection with WEB-Server
Monitor RF:...............................-10 dBm, BNC-F connector
Off Lock RF Muting: .................< -80 dBc.
RF Harmonics: .........................Exceeds ETSI/CCIR/FCC requirements.
RF Spurious: ............................Exceeds ETSI/CCIR/FCC requirements.
Preemphasis: ...........................Flat/50/75µs selectable from front panel.
Asynchronous AM S/N Ratio:....-65 dB below ref.100% AM modulation @ 400 Hz.
Synchronous AM S/N Ratio: .....-60 dB below ref. 100% AM mod. 400 Hz with FM 100%
AC Power Factor:......................0.95 typical at 220VAC
Supply ............168 to 240V ac
Efficency supplies............. 98%
Operating temperature: ............-10°C to +50°C.
Max Operating Altitude: ............> 3000 mt.
Relative Humidity Range: .........0 to 95% non condensing.
MONAURAL PERFORMANCE
Operational Modes: ..................Mono (L+R)
Input Impedance: ......................600 ohm or 10 Kohms balanced.
Input Level: ...............................-6 to +12 dBm in 0,5dB step (Other range on request)
Input Connector:.......................XLR female - balanced.
Audio Frequency Response:.....±0.15 dB, 30 Hz to 15 KHz.
Preemphasis setting:.................0, 50µS, 75µS
Audio Filter Attenuation:............< -55 dB @ 19 KHz, < -50 dB 20 KHz to 100 KHz
T H Distortion + Noise:..............< 0.05% @ 400 Hz
FM S/N Ratio:............................better than -80 dB RMS ref. ±75 KHz 50µs deemphasis.
MULTIPLEX PERFORMANCE
Composite Input Impedance:.....600 ohm or 10 Kohms balanced.
Composite Input Level:..............-12 to +6 dBm in 0,5dB step (Other range on request)
Input Connector:........................BNC female.
AES/EBU Input Connector:........BNC female
Composite Response:...............±0.2 dB, 30 Hz to 100 KHz.
THDistortion + Noise:................0.05% @ 400 Hz
Intermodulation Distortion:.........0.05%, 1 KHz/1.3 KHz, 1:1 ratio
FM S/N Ratio:........................... better than -80 dB RMS ref. ±75 KHz 50 µs de-emph. decoded.
STEREO CODER PERFORMANCE
Audio Input Impedance:.............600 ohm balanced, 15 Kohm unbalanced.
Audio Input Level:......................-6 to +6 dBm in 0,5dB step (Other range on request)
Input Connector:........................XLR female.
Audio Frequency Response:.....±0.15 dB, 30 Hz to 15 KHz.
Preemphasis setting:.................0, 50µS, 75µS
THDistortion + Noise:.................0.05% @ 400 Hz
Intermodulation Distortion:.........0.05%, 1 KHz/1.3 KHz, 1:1 ratio
FM S/N Ratio:............................-80 dB RMS at ±75 KHz 50 µs de-emphasis.
Pilot Frequency: ........................19 KHz ± 1 Hz
38 KHz Suppression:.................-60 dB (typ. -70 dB)
Audio Filter Attenuation:.............< -55 dB @ 19 KHz, < -50 dB 20 KHz to 100 KHz
Stereo Separation:.....................30÷100 Hz = -50 dB, 100Hz÷15 KHz = -60 dB
Crosstalk attenuation:................Main to Sub -50 dB 30 Hz to 15 KHz below 100% Mod.
SCA-RDS 1&2 PERFORMANCE
Input Level:................................-6 to +6 dBm in 0,5dB step (Other range on request)
Impedance:................................10k ohms unbalanced
Connector:.................................BNC female
Amplitude Response:.................+/- 0.1dB; 53Hz to 100kHz

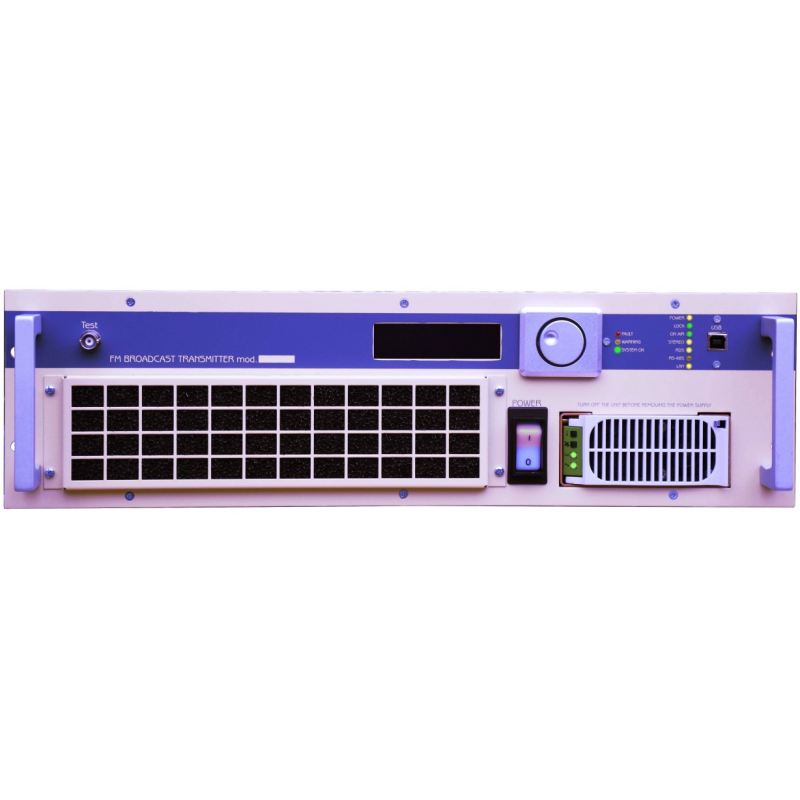

MECHANICAL/PHYSICAL
Height: ....................................... 132 mm (3HE )
Width: ........................................ 19" (48.3 cm) EIA Rack Mount
Depth: ....................................... 22" (56.5 cm) with connectors
Weight:....................................... 18 kg 39.5 lbs unpacked
