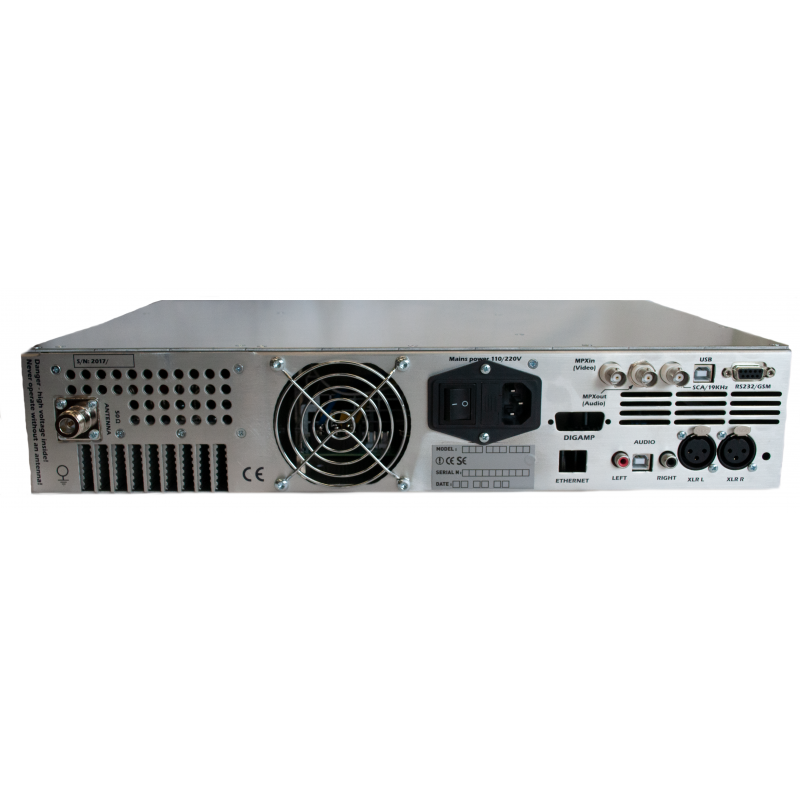

Description
- Production réalisée suivant les dernières directives européennes CE, SE et ETSI.
- Indication LCD de la fréquence, puissance et valeur de modulation.
- Commande de changement de fréquence par bouton poussoir en face avant (protégé par password)
- Réglage de la puissance par potentiomètre multi-tours en face avant.
- Entrées MPX et RDS réglables.
- Les étages amplificateurs à MOSFET portent la puissance de sortie à 500 Watts
- Sortie antenne N femelle(500W)
- Sortie signal HF test -40dB en face avant.
- Alimentation à découpage
- Fabrication monoprint
| Options: | |
|---|---|
| STEREO | Codeur stereo intégré |
| RDS | Codeur RDS intégré |
| Rack | Rack 19 pouces métal |
CARACTÉRISTIQUES TECHNIQUES
|
frequency range |
87.5 - 108 MHz |
|
type |
FULL SOLID STATE MOS-FET-WIDE BAND |
|
modulation |
FM |
|
emission class |
F3E |
|
vco tuning |
25 MHz |
|
frequency stability |
+- 2.5 ppm |
|
synthesizer step |
100KHz or 10KHz |
|
power output |
500W |
|
spurious emission |
<- 85 dB or better |
|
harmonic emission |
<-78 dB |
|
stereo separation |
> 55 dB @ 1KHz |
|
distortion |
<0.1% (TYP. 0.06%)@1KHz |
|
baseband |
30 Hz - 60KHz within 0.08 dB |
|
unweighted s/n ratio |
>80 dB (30Hz -15Kz 50µS RMS) |
|
asynchronous am s/n ratio |
> 70 dB Ref. 100% AM 400Hz |
|
synchronous am s/n ratio |
> 65 dB with FM @ 75KHz @400Hz |
|
pre-emphasis |
50 OR 75 µS int. Selectable |
|
rf out connector |
N female 50 Ohm |
|
mono input connector |
2x BNC-F |
|
mpx input connector |
BNC-F |
|
mpx input impedance |
2 Kohm |
|
sca input connector |
3 BNC-F |
|
protections |
overload, vswr in a fold-back reducing power, temperature |
|
cooling |
Forced Air |
|
op.temperature range |
-10 à +45°C |
|
maximum humidity |
90% |
|
ac supply |
100 - 240 VAC, 47 - 63 Hz |
|
dimension |
3 unit rack 19’’, 570mm depth |
|
weight |
17Kg |
