Description
CARACTÉRISTIQUES

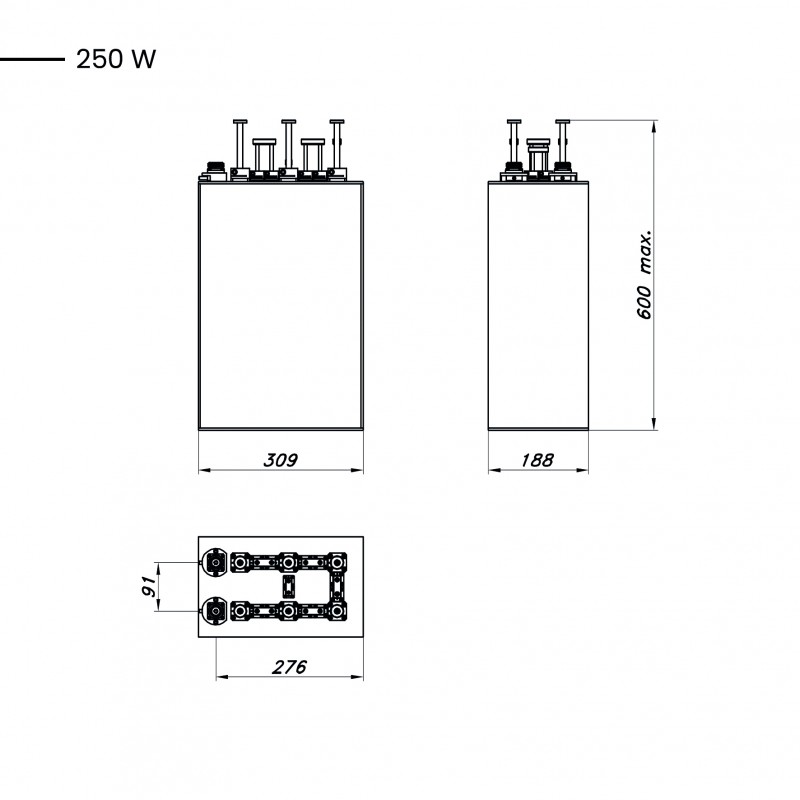

250 W
|
Gamme de fréquences |
170 ÷ 230 MHz |
|
Puissance maximale de sortie |
250 W |
|
Impédance d’entrée / sortie |
50 Ohm |
|
Perte d’insertion @ Fo |
< 1.8 dB |
|
Perte d’insertion @ Fo ± 0,77 MHz |
< 3.0 dB |
|
Atténuation @ Fo ± 0,97 MHz |
> 16 dB |
|
Atténuation @ Fo ± 1,77 MHz |
> 40 dB |
|
Atténuation à Fo ± 3 MHz |
> 55 dB |
|
Variation d’amplitude maximale |
1.2 dB |
|
Perte de retour |
> 22 dB |
|
Max. Variation du retard de groupe |
700 ns |
|
Connecteurs d’entrée / sortie |
DIN 7-16 |
|
Écart de température |
-10 ÷ +50 °C |
|
Poids |
14 kg |
500 W
|
Gamme de fréquences |
170 ÷ 230 MHz |
|
Puissance maximale de sortie |
500 W |
|
Impédance d’entrée / sortie |
50 Ohm |
|
Perte d’insertion @ Fo |
< 1.3 dB |
|
Perte d’insertion @ Fo ± 0,77 MHz |
< 2.5 dB |
|
Atténuation @ Fo ± 0,97 MHz |
> 16 dB |
|
Atténuation @ Fo ± 1,77 MHz |
> 40 dB |
|
Atténuation à Fo ± 3 MHz |
> 55 dB |
|
Variation d’amplitude maximale |
1.2 dB |
|
Perte de retour |
> 22 dB |
|
Max. Variation du retard de groupe |
600 ns |
|
Connecteurs d’entrée / sortie |
EIA 7/8” |
|
Écart de température |
-10 ÷ +50 °C |
|
Poids |
18 kg |
1 KW
|
Gamme de fréquences |
170 ÷ 230 MHz |
|
Puissance maximale de sortie |
1 kW |
|
Impédance d’entrée / sortie |
50 Ohm |
|
Perte d’insertion @ Fo |
< 1.2 dB |
|
Perte d’insertion @ Fo ± 0,77 MHz |
< 2.2 dB |
|
Atténuation @ Fo ± 0,97 MHz |
> 20 dB |
|
Atténuation @ Fo ± 1,77 MHz |
> 43 dB |
|
Atténuation à Fo ± 3 MHz |
> 72 dB |
|
Variation d’amplitude maximale |
1 dB |
|
Perte de retour |
> 22 dB |
|
Max. Variation du retard de groupe |
500 ns |
|
Connecteurs d’entrée / sortie |
EIA 7/8” |
|
Écart de température |
-10 ÷ +50 °C |
|
Poids |
45 kg |
1.2 KW
|
Gamme de fréquences |
170 ÷ 230 MHz |
|
Puissance maximale de sortie |
1.2 kW |
|
Impédance d’entrée / sortie |
50 Ohm |
|
Perte d’insertion @ Fo |
< 1.0 dB |
|
Perte d’insertion @ Fo ± 0,77 MHz |
< 2.2 dB |
|
Atténuation @ Fo ± 0,97 MHz |
> 16 dB |
|
Atténuation @ Fo ± 1,77 MHz |
> 40 dB |
|
Atténuation à Fo ± 3 MHz |
> 55 dB |
|
Variation d’amplitude maximale |
1.2 dB |
|
Perte de retour |
> 22 dB |
|
Max. Variation du retard de groupe |
600 ns |
|
Connecteurs d’entrée / sortie |
EIA 7/8” |
|
Écart de température |
-10 ÷ +50 °C |
|
Poids |
23 kg |
2.5 KW
|
Gamme de fréquences |
170 ÷ 230 MHz |
|
Puissance maximale de sortie |
2.5 kW |
|
Impédance d’entrée / sortie |
50 Ohm |
|
Perte d’insertion @ Fo |
< 0.8 dB |
|
Perte d’insertion @ Fo ± 0,77 MHz |
< 2.0 dB |
|
Atténuation @ Fo ± 0,97 MHz |
> 16 dB |
|
Atténuation @ Fo ± 1,77 MHz |
> 40 dB |
|
Atténuation à Fo ± 3 MHz |
> 55 dB |
|
Variation d’amplitude maximale |
1.2 dB |
|
Perte de retour |
> 22 dB |
|
Max. Variation du retard de groupe |
600 ns |
|
Connecteurs d’entrée / sortie |
EIA 7/8” |
|
Écart de température |
-10 ÷ +50 °C |
|
Poids |
32 kg |
